Simcenter Inspire (antes Altair Inspire): optimización topológica y análisis estructural
Define el espacio de diseño, las cargas y los apoyos, y deja que la optimización te diga dónde hace falta material y dónde sobra. Modelado, análisis estructural y optimización en un mismo entorno tipo CAD, pensado para quien diseña la pieza. Lo distribuimos e implantamos en México, con capacitación en español.
Diseño guiado por simulación
Primero dónde hace falta material; después, la forma
Lo habitual es dibujar la pieza, mandarla a calcular y corregirla si no aguanta. Con la optimización topológica el orden se invierte: partes de un volumen de diseño con sus cargas y sus apoyos, y la simulación te muestra qué material trabaja y cuál puedes quitar.

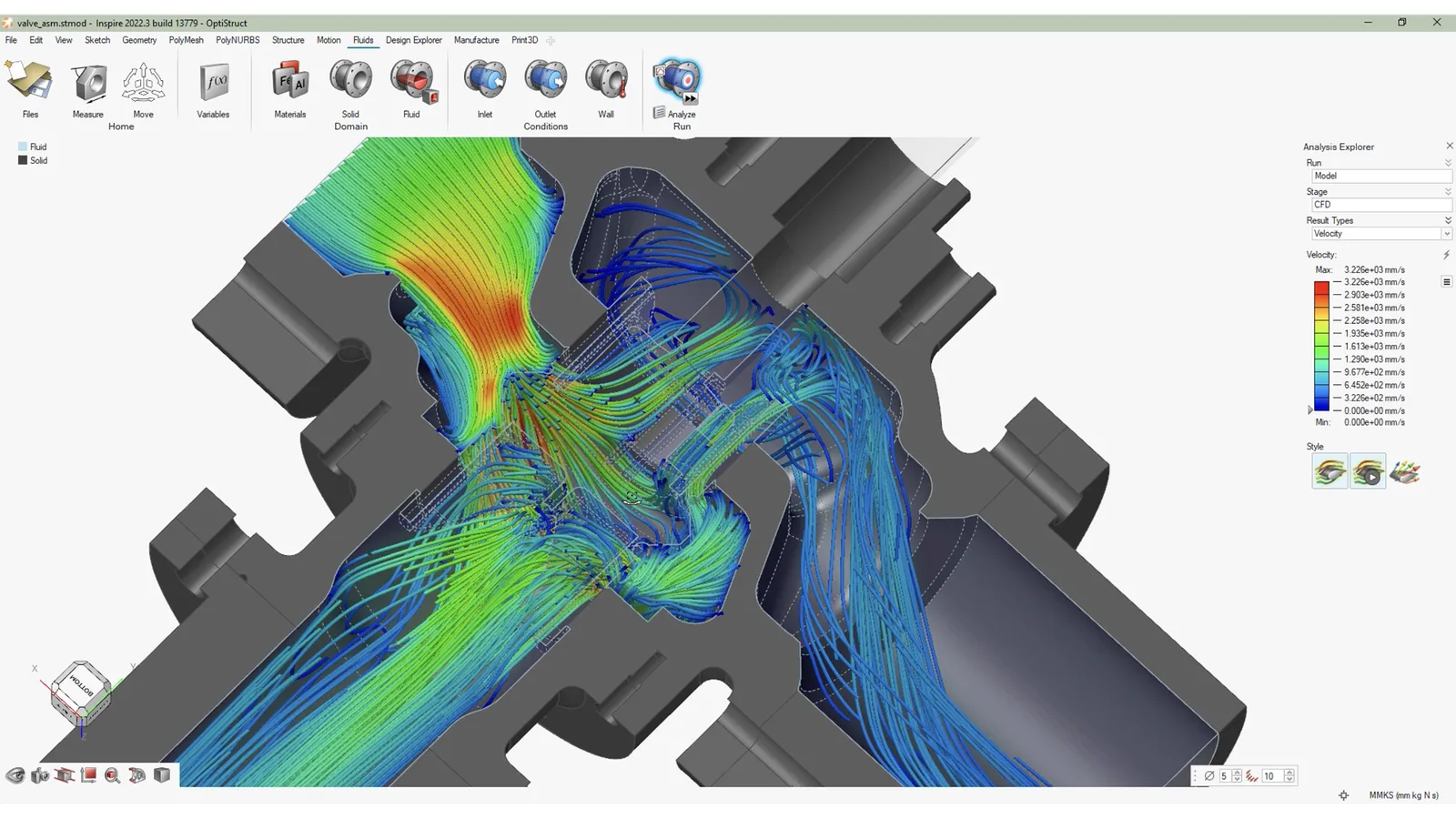

Simcenter Inspire (antes Altair Inspire) junta en un entorno tipo CAD el modelado —sólidos, superficies orgánicas PolyNURBS, mallas y geometría implícita— con el análisis estructural, de movimiento y de fluidos, y con solvers que eliminan o automatizan el mallado. La misma herramienta incluye la evaluación de manufacturabilidad.
Casos de uso
Qué puedes resolver con él
En el diseño de piezas para la industria, las preguntas estructurales que más se repiten son estas:
Aligerar un soporte o una carcasa

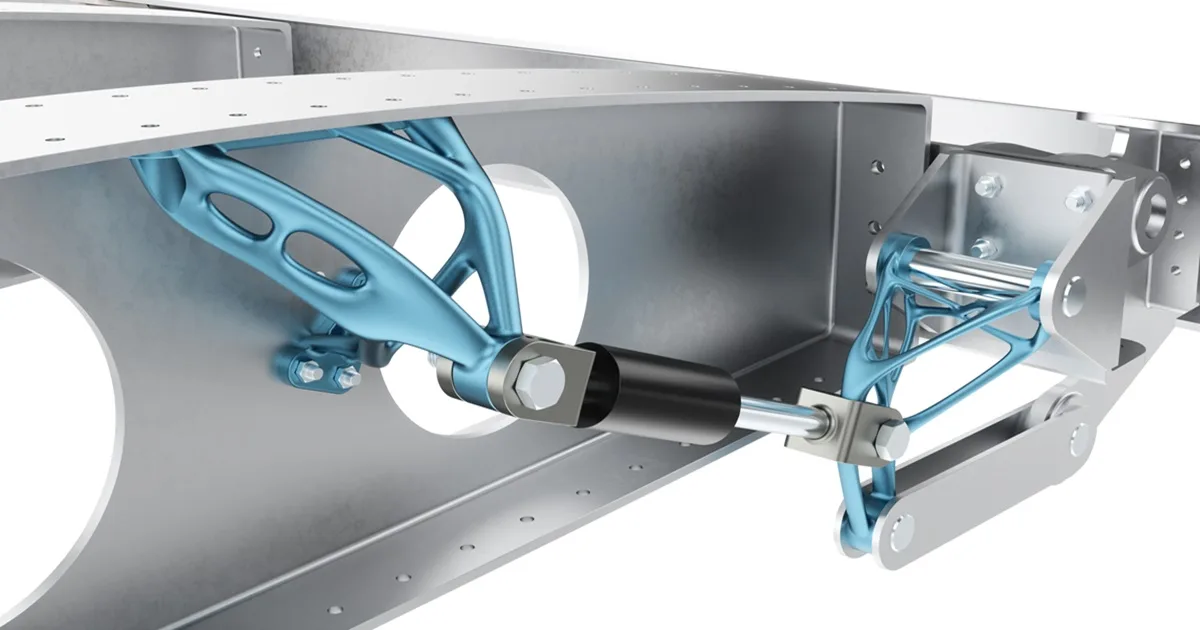

Marcas el espacio de diseño, las cargas y los apoyos, y la optimización topológica quita el material que no trabaja. Lo que queda es la forma que realmente sostiene la pieza.
Optimizar pensando en cómo se fabrica
Los controles de forma —simetría, espesor mínimo y dirección de desmoldeo— hacen que la propuesta salga del molde y no se quede en una forma imposible de fundir o de maquinar.
Rigidez máxima o masa mínima
Puedes pedir la pieza más rígida con un objetivo de masa, o la más ligera que respete un límite de esfuerzo o un factor de seguridad, y comparar entre más o menos material.
Validar la forma antes de pasarla a producción
La geometría optimizada se reconstruye con superficies suaves (PolyNURBS) y se vuelve a analizar en el mismo entorno para revisar esfuerzos y deformaciones.
Para quién es
- Ingeniería de producto que diseña soportes, brackets, carcasas o piezas fundidas y quiere quitarles peso.
- Diseñadores que necesitan validar una pieza sin depender de un especialista en elementos finitos.
- Plantas de fundición que reciben piezas de su cliente y quieren proponer cambios de diseño con argumentos.
Cómo lo implantamos
Entregamos la licencia con puesta en marcha y una capacitación en español hecha sobre una pieza tuya, no sobre un ejemplo de manual: espacio de diseño, cargas, controles de forma y lectura de resultados. La herramienta se aprende rápido; el criterio para decidir qué material quitar se acompaña.
Consulta la consultoría y la formación que acompañan al software.
Una pieza ligera todavía tiene que fundirse bien
Simcenter Inspire te dice dónde hace falta material. Si la pieza va a salir de un molde de fundición, el siguiente paso es saber cómo llena y solidifica: para eso está Simcenter Inspire Cast, nuestro producto principal. Y si lo que hay que validar es un ensamble completo, mira Simcenter Simsolid.
O vuelve al catálogo de software para ver el resto de herramientas.
