Software de simulación de extrusión de metal
Simcenter Inspire Extrude Metal: matrices de extrusión validadas antes de la prensa

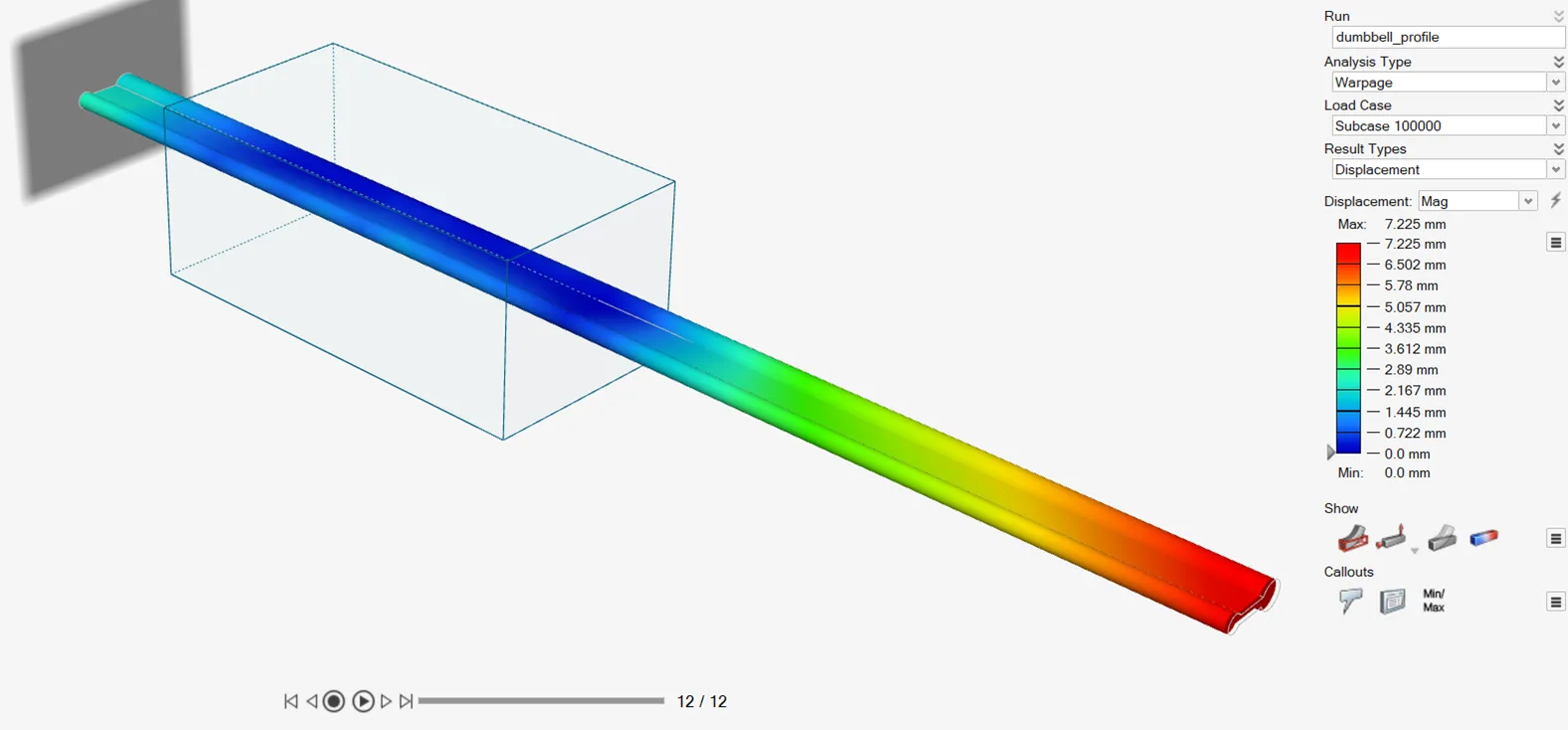

Simcenter Inspire Extrude Metal (antes Altair Inspire Extrude Metal) te muestra cómo fluye el metal dentro de la matriz, qué temperatura alcanza el perfil y cuánto se deforma la herramienta, a partir del CAD y sin mallar a mano. Lo distribuimos e implantamos en México, con capacitación en español sobre una matriz tuya.
Prensa virtual
Que la prueba de la matriz no tenga que ser en la prensa
Una matriz nueva suele llegar a la prensa sin saber del todo cómo va a salir el perfil. Si una zona corre más que otra, si el perfil se tuerce o si la superficie sale con marcas, se descubre con billets reales, horas de prensa y metal que termina como scrap; y la corrección vuelve a pasar por el taller.
Con Simcenter Inspire Extrude Metal esa prueba se hace antes. Simplificas el CAD dentro de la propia herramienta, el mallado y las condiciones de contorno se generan en segundo plano, y la simulación te devuelve el flujo del material, las temperaturas, las presiones y fuerzas, y la deflexión de la herramienta. Cubre extrusión, deflexión de herramienta y temple del perfil en el mismo entorno.
Casos de uso
Qué puedes resolver con él
En una planta de extrusión, las preguntas que más dinero mueven giran alrededor de la matriz y del perfil que sale de ella:
Defectos del perfil antes de maquinar la matriz
Distorsión del perfil, soldadura longitudinal o transversal deficiente, contaminación por la cola del billet, tamaño de grano inadecuado, sobrecalentamiento o mala calidad superficial: la simulación los señala cuando la matriz todavía es un archivo CAD.
Balance de flujo y longitud de los bearings
Ver a qué velocidad sale cada zona del perfil y corregir la matriz con la optimización automática de bearings, en lugar de ajustarla a mano en la prensa prueba tras prueba.

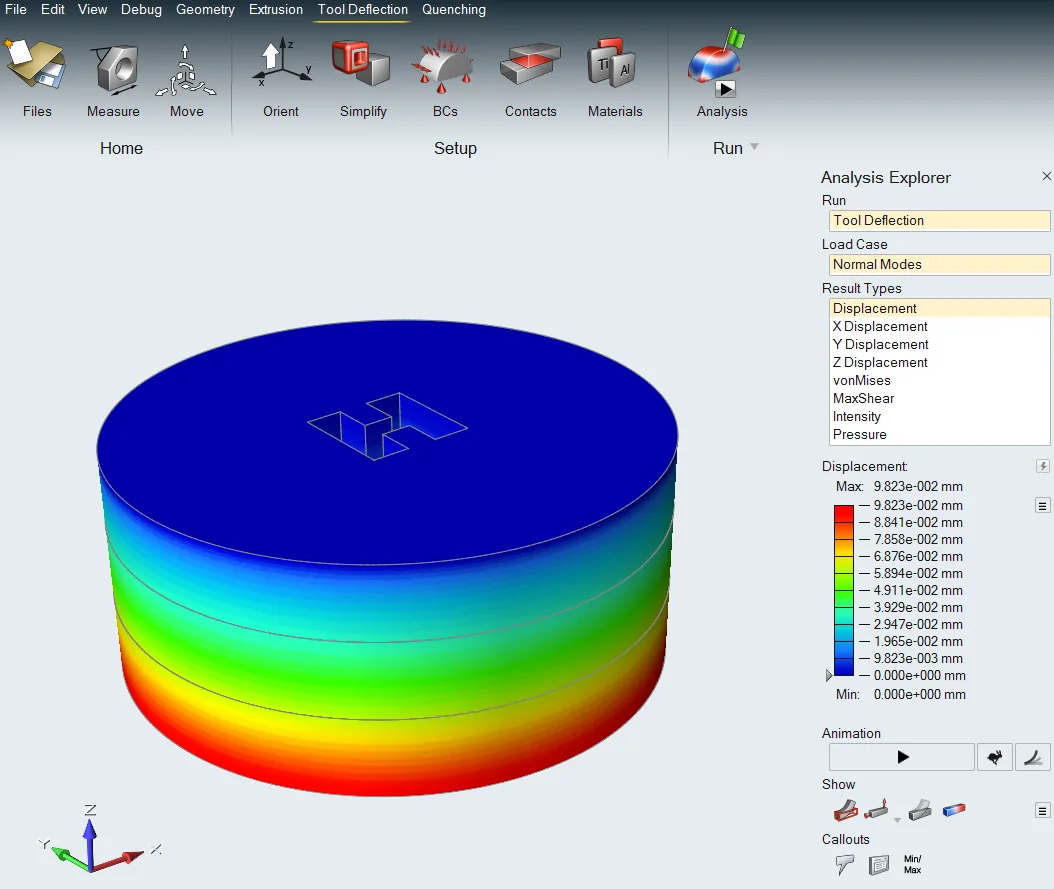

Deflexión y esfuerzos en la herramienta
Las cargas de la extrusión se aplican sobre la matriz y el portamatriz para calcular cuánto se deforman y qué esfuerzos soportan, con comportamiento elástico o elastoplástico.
Scrap por soldadura transversal y temple
Calcular la longitud de soldadura transversal entre billets para acotar el scrap, y estimar la velocidad de enfriamiento del perfil en el temple a la salida de la prensa.
Para quién es
- Extrusoras de perfiles de aluminio que diseñan sus propias matrices o las validan antes de pedirlas.
- Talleres de matrices de extrusión que quieren entregar un diseño probado en una prensa virtual.
- Ingeniería de proceso que busca bajar pruebas en prensa y scrap con perfiles nuevos o complicados.
Cómo lo implantamos
Entregamos la licencia con puesta en marcha y una capacitación inicial en español hecha sobre una matriz y un perfil tuyos, no sobre un ejemplo de manual. La herramienta está pensada para que la use el ingeniero de matrices o de proceso, no solo un especialista en simulación; el criterio para leer los resultados lo acompañamos.
Consulta la consultoría y la formación que acompañan al software.
Una herramienta para cada proceso de tu planta
Inspire Extrude Metal resuelve la matriz de extrusión. Si además fundes piezas —porosidad, aire atrapado, nervaduras que no llenan—, la herramienta es Simcenter Inspire Cast, nuestro producto principal.
Vuelve al catálogo de software para ver el resto de la familia Simcenter Inspire.
